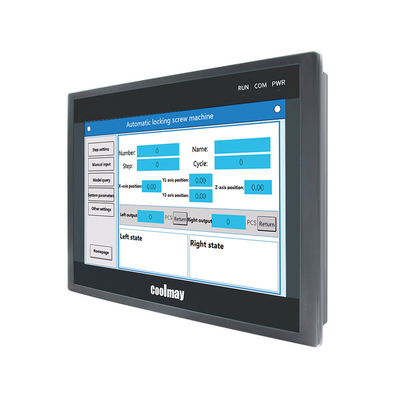

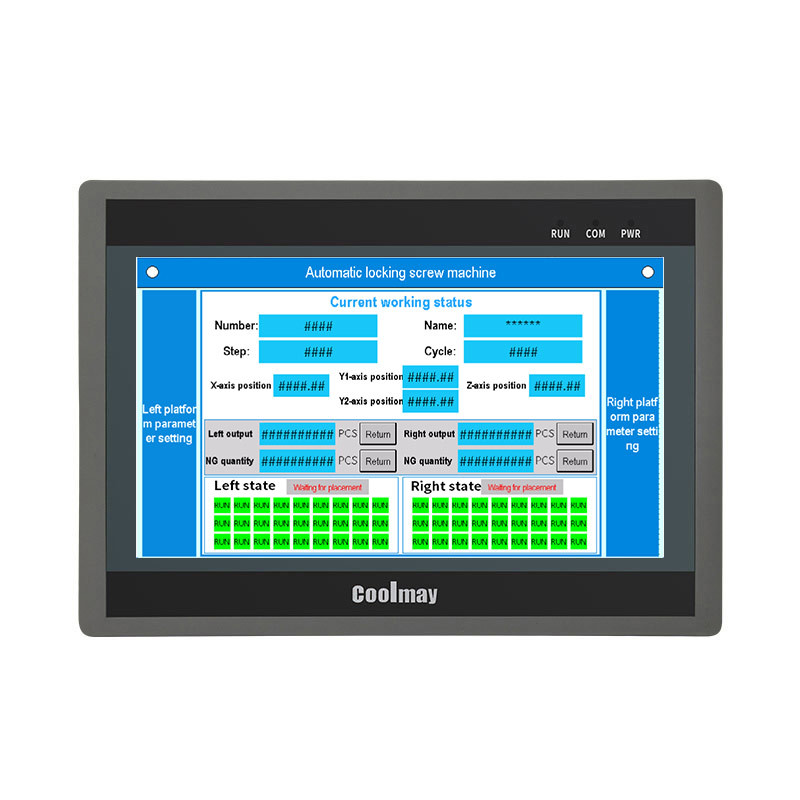

Coolmay 10-дюймовый цифровой сенсорный экран PLC Controller RS232 RS485 PLC Automation Control Panel

Coolmay 10-дюймовый цифровой программируемый сенсорный экран Plc Controller Rs232/Rs485 Plc Automation Control Panel

Решение «все-в-одном» заключается в интеграции контроллера, рабочего интерфейса, ввода/вывода, аналогового ввода/вывода, высокоскоростного счета/импульса и коммуникационного порта в компактном блоке для удовлетворения потребностей управления автоматизацией оборудования заказчика.

ОПИСАНИЕ ПРОДУКТА HMI PLC ALL IN ONE

① Серия QM3G: серия QM3G-FH

② HMI 43: 4,3 дюйма 50: 5 дюймов 70/70HD/70K: 7 дюймов t 100: 10 дюймов

③ Цифровой вход и выход (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO

④ Тип модуля M: Основной модуль универсального контроллера

⑤ Тип цифрового выхода (DO) R: релейный; T: транзисторный (MOS-трубка); RT: релейный и транзисторный.

⑥ Аналоговый вход (AD) 4 канала для 43FH/50FH, 12 для 70FH/HD, 16 для 70KFH/100FH

⑦ Аналоговый выход (DA) 2 канала для 43FH/50FH, 8 для 70FH/70HD/70KFH/100FH

⑧ Тип AI E: термопара E (можно настроить, так как тип KT, S или J поддерживает отрицательную температуру)

PT:PT100 PT1000:PT1000 Термистор NTC 10K, 50K, 100K A0: 0–20 мА A4: 4–20 мА V5: 0–5 В

V: 0-10 В V5_: -5 В~5 В V_: -10~10 В (только 7 и 10 дюймов поддерживают V5_ и V_)

⑨ Тип АО A0: 0–20 мА A4: 4–20 мА V5: 0–5 В V: 0–10 В V5_: -5 В~5 В

V_:-10 ~ 10 В (только 7-дюймовые и 10-дюймовые поддерживают отрицательное напряжение, покрывающее 2 канала)

⑩ C1 однофазный высокоскоростной подсчет, C2 подсчет фаз AB, подсчет фаз C3 ABZ;

Обычно поддерживают 6 однофазных 60 кГц или 2 AB (Z) 60 кГц + 1 AB 10 кГц

⑪ P0: высокоскоростной импульс 10 кГц; P: высокоскоростной импульс 100 кГц; обычно 8 каналов, Y0-Y3

100 кГц, Y4-Y7 - 10 кГц; этот высокоскоростной счет плюс высокоскоростной импульс должен быть в пределах 480 кГц.

⑫ Необязательный COM-порт относится к таблице 1 «базовый параметр»

1.

   Отображать	Измерение	275*194*36мм
   	Размер выреза	262*180мм
   	Потребляемая мощность	6-8 Вт
   	Особенность	Резистивный сенсорный экран, отображающий 60 000 цветов, поддерживает портретное отображение
   Память	БАРАН	64 МБ
   	ПЗУ	НИ Флэш-память 16 МБ
   	Процессор	32-битный процессор 408 МГц
   ввод/вывод	прямой вход/выход	Макс. 30DI/30DO (макс. 28MR)
   	уровень прямого входа/выхода	Вход: пассивный NPN, открытый терминал изолирован
   	тип DO	Релейный (МР) или транзисторный (МТ, Y0-Y3 МОП) или смешанный (МРТ) (Релейный выход: максимальная нагрузка 5 А/транзисторный выход: максимальная нагрузка 500 мА)
   	Аналоговый ввод/вывод (по желанию)	Макс. 12АИ/8АО
   	Тип ИИ (необязательно)	Термопара E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	Тип АО (опционально)	0~10В /0~5В/ 0~20мА/ 4~20мА/ смешанный/ -5~5В/-10~10В (2АО для 1 отрицательного напряжения)
   Высокоскоростнойфункция	Высокоскоростной счет	Однофазный 6-канальный 60 кГц или 2 АВ 60 кГц + 1 АВ 10 кГц, или 2 АБЗ 60КГц + 1 АБ фаза 10КГц
   	Высокоскоростной пульс	8 каналов, Y0-Y3 — 100 кГц, Y4-Y7 — 10 кГц. Высокоскоростной счет + высокоскоростной импульс <480 кГц
   Связь	ЧМИ	Порт загрузки ЧМИ типа B (можно загрузить программу ПЛК через функцию проникновения через USB), RS232
   		1 порт RS485 (вместо стандартного RS232)
   	ПЛК	1 Mini USB, 1 RS232 (программный порт)
   		1 COM-порт Rs485 или 2 COM-порта Rs485 (один изменен с порта Rs232 по умолчанию)
   		Порт CAN (2.0A/B), порт Ethernet, WIFI (будет занимать порт RS232 по умолчанию)
   Программного обеспечения	ЧМИ	ПО для программирования ЧМИ Coolmay mView
   	ПЛК	Совместимость с Mitsubishi GX Developer 8.86 иРАБОТЫ 2
