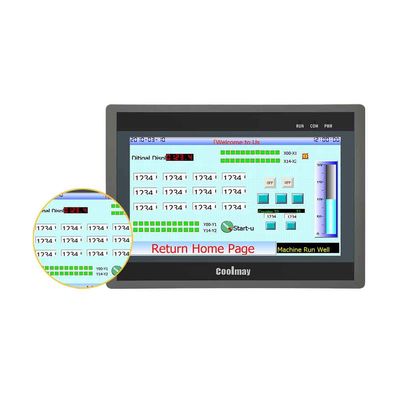

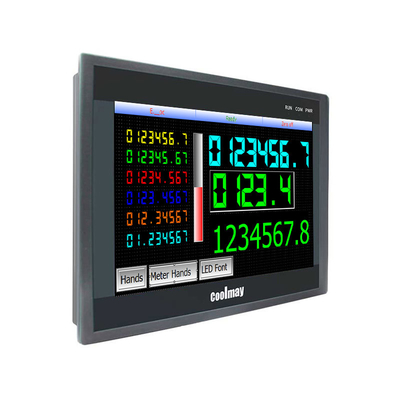

Coolmay 10,1 дюйма TFT HMI PLC Ethernet Port 128MB RAM PLC HMI все в одном контроллере Панель

10.1 ∆TFT hmiПЛКс Ethernet Port PLC HMI все в одном контроллере

Coolmay HMI/PLC все в одном машина инновационно реализовала высокую интеграцию HMI и PLC переключателя, аналоговый и температуры в оборудовании.Он может быть использован в различных случаях, требующих управления PLC без внешнего PLC и других модулей расширенияВысокоинтегрированное решение управления промышленной автоматизацией использует подключаемые терминалы, что значительно облегчает демонтаж, установку и обслуживание клиентов терминалов.Он может быть заменен непосредственно, когда он не работает, достигая "нулевых расходов на поездки" и бесплатного технического обслуживания на месте.

Описание продукта HMI PLC ALL IN ONE

Особенности:

1. Структура

Высокоинтегрированная, компактная структура, экономия затрат и пространства.

2Программное обеспечение

HMI: Принимает программное обеспечение программирования CoolMay vcool HMI.

PLC: совместим с Mitsubishi Works 2/ GX Developer 8.86.

3. Ввод

Цифровой вход: максимум 30 каналов цифрового входа.

Аналоговый вход: может быть установлено до 5 входов AD.

Необязательно:Термопар E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V или смешанного типа и другие специальные спецификации (термопар поддерживает отрицательную температуру).

4. Ввод высокоскоростного подсчета

Однофазные 6 каналов 60 КГц высокоскоростного подсчета или 2 канала AB (Z) фазы 60 КГц плюс 1 канал AB фазы 10 КГц.

5. Выпуск

Цифровой выход: максимум 30 выходов (Y0~Y3 - MOS трубки).

Вариант: реле ((MR) или транзистор ((MT) или смешанный ((MRT); Выход реле: максимальная нагрузка 5A, выход транзистора: максимальная нагрузка 500mA.

Аналоговое количество: можно установить не более 2 выходных DA.

Вариант: 0~10V/0~5V/0~20mA/4~20mA/смешанный/-5~5V/-10~10V ((2DA для 1 минус напряжение).

2. Память	ОЗУ	128 МБ
   	ROM	128 МБ
   	ЦПУ	Двухъядерные 1 ГГц
   I/O	ДИ/ДО	12DI/12DO или 20DI/18DO или 24DI/20DO или 30DI/30DO
   		Ввод: Пассивный NPN, общественный терминал изолирован Выход транзистора: НПН низкого уровня, COM подключается к отрицательному; Выход реле: обычно открытый сухой контакт
   	Тип DO	Реле (MR) или транзистор (MT) или смешанный (MRT) (Выход реле: максимальная нагрузка 5A / выход транзистора: максимальная нагрузка 500mA)
   	Аналоговый В/В (необязательно)	Максимум 16AI/8AO
   	Тип ИИ (необязательно)	Термопары типа E/E_/K/K_/S/S_/T/T_/J/J_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ смешанные
   	Тип AO (необязательно)	0 ~ 10 В / 0 ~ 5 В / 0 ~ 20 мА / 4 ~ 20 мА / смешанные / -5 ~ 5В/ -10 ~ 10В (2DA для 1 минус напряжение)
   Функция высокой скорости	Высокоскоростной подсчет	однофазный 6-канал 60 КГц или 2 AB 60 КГц + 1 AB 10 КГц, или 2 ABZ 60KHz + 1 AB фазы 10KHz
   	Высокоскоростной импульс	8 каналов, Y0-Y3 = 100 кГц, Y4-Y7 = 10 кГц. Высокоскоростное подсчет + высокоскоростной импульс < 480 КГц

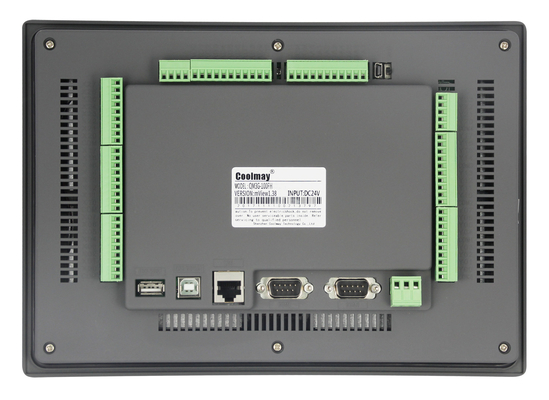

   Соединение	HMI	1 порт загрузки HMI,1 порт USB 2.0
   		1 порт RS485 или 1 порт RS232 Порт Ethernet (не может сосуществовать с портом PLC Ethernet)
   	ПЛК	1 мини USB-порт типа B, 1 порт Rs232 (программный порт, также можно использовать как COM-порт)
   		1 Порт Rs485 или 2 Порт Rs485 COM (один из них изменяется с по умолчанию Порт Rs232), CAN (2.0A/B), Порт Ethernet (не может сосуществовать с портом HMI Ethernet), WIFI (занимает по умолчанию Порт Rs232)
   Программа	HMI	Очень хорошо.
   	ПЛК	Совместим с Mitsubishi GX Developer8.86 иРабота 2
